为什么2X双级旋片真空泵的真空度要好于X型单级旋片泵

来源：互联网   发布日期：2014/6/18

为什么2X双级旋片真空泵的真空度要好于X型单级旋片泵？

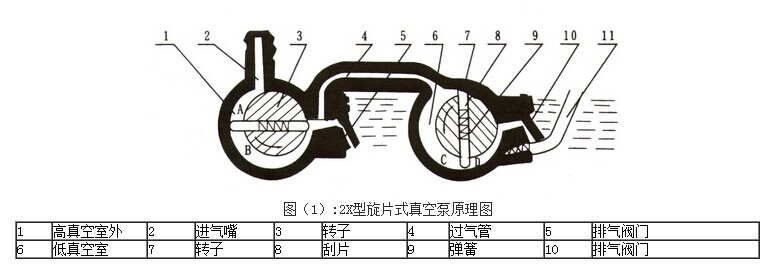

2X型旋片式真空泵的转子3及7沿箭头方向旋转，带动旋片旋转,由于弹簧和离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。因为二级串联使得双级泵的真空度要好于单级泵。

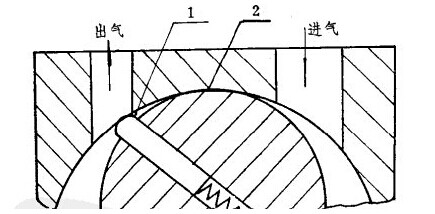

那么是不是串联越多，真空度要低呢？不是这样的，泵的结构上存在“有害空间”（1,2位置），该空间中的气体是无法排除的。当旋片转过排气口后，这一部分气体又被压缩，经过转子与泵腔间的缝隙又回到吸气空间，所以，每次总有些气体排不尽。“有害空间”越小，泵极限真空度越高。
