旋片真空泵工作原理图解

旋片真空泵工作原理图解

旋片式真空泵如何吸气排气？让我们分解旋片真空泵一个周期的运转过程，你就能明白真空泵的抽气原理。

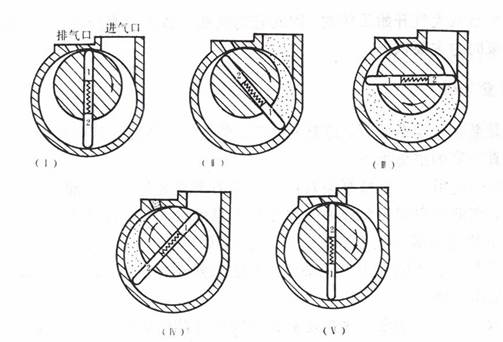

如图所示，真空泵顺时针旋转，由定子、转子和旋片形成的密闭空间容积增大，就把气体吸入泵腔内，转子运转到3的位置时，此时泵体内充满气体。通过再次旋转将泵体内的气体挤压出泵腔，从排气口排出，完成真空泵的抽送过程。

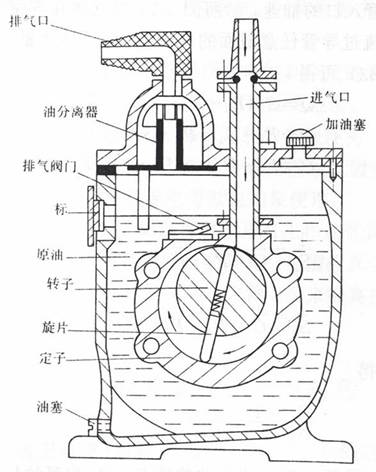

定子浸在油中起润滑，密封和堵塞缝隙的作用。从结构图我们也可以看出，如果真空泵电机反转，那么泵内的真空油会从吸气口中喷出。
