2xz旋片真空泵结构分解图

来源：上海民泉   发布日期：2013/5/23

2xz真空泵是一种容积泵，它借助于滑片在泵腔中连续运转，使泵腔被滑片分成两个不同区域的容积周期地扩大与缩小，而将气体吸进、压缩与排出，达到容器被抽真空。

本泵是由两个工作室前后串联同向等速旋转，被抽气体由前级泵腔抽入，经过压缩被排入后级泵腔再经过压缩，排出泵腔.通过减雾器排出泵外，结构分解图如下.

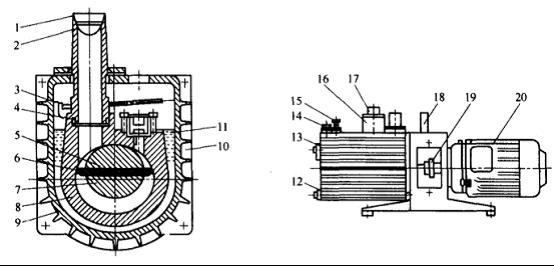

直联式旋片真空泵结构示意图

1-进气管；2-滤网；3-挡油板；4-进气管“O”形；5-旋片弹簧；6-旋片；

7-转子；8-定子；9-油箱；10-真空泵油；11-排气阀门；12-放泊螺塞；

13-油标；14-加油螺塞；15-气镇阀；16-减雾器；17-排气管；

18-手柄；19-联轴器；20-电机
