电动机三角形接法和星形接法介绍

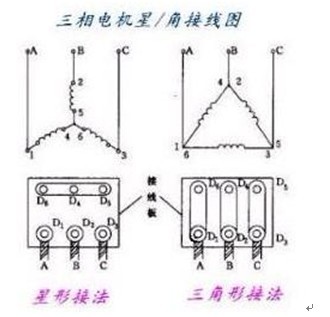

三角形接法

电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法

电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小,正常工作后再换用三角形接法。这就是常常说到的星-三角启动。

一般3KW以下的三相电动机是星形接法，并直接启动。3KW以上的三相电动机是用三角形接法。
