隔膜式计量泵头简介及原理示意图

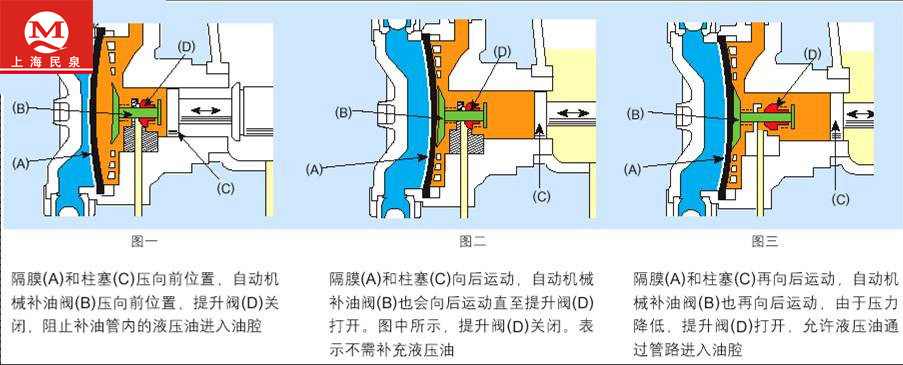

隔膜式计量泵原理图

高性能隔膜泵头使用专利MARS技术(自动机械补油系统)，综合了各类传统泵头的优点。高性能隔膜泵头取消了传统液压隔膜泵头所需的物料端的圆盘隔膜护盘，从而使泵既具有管式隔膜的“直接通过性”和柱塞泵的低NPSH(净正吸入压头)要求等性能，又能有效的保护隔膜，延长隔膜寿命，且避免了传统计量泵头精度可能随使用时间变化的弱点。

图一，隔膜(A)和柱塞(C)压向前位置，自动机械补油阀(B)压向前位置，提升阀(D)关闭，阻止补油管内的液压油进入油腔

图二，隔膜(A)和柱塞(C)向后运动，自动机械补油阀(B)也会向后运动直至提升阀(D)打开。图中所示，提升阀(D)关闭。表示不需补充液压油

图三，隔膜(A)和柱塞(C)再向后运动，自动机械补油阀(B)也再向后运动，由于压力降低，提升阀(D)打开，允许液压油通过管路进入油腔
