真空泵系列 SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。
|
|

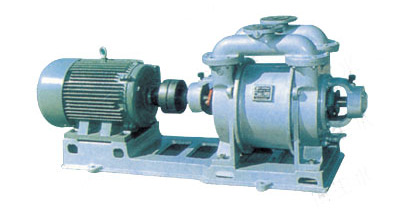

产品中心 SK型水环式真空泵

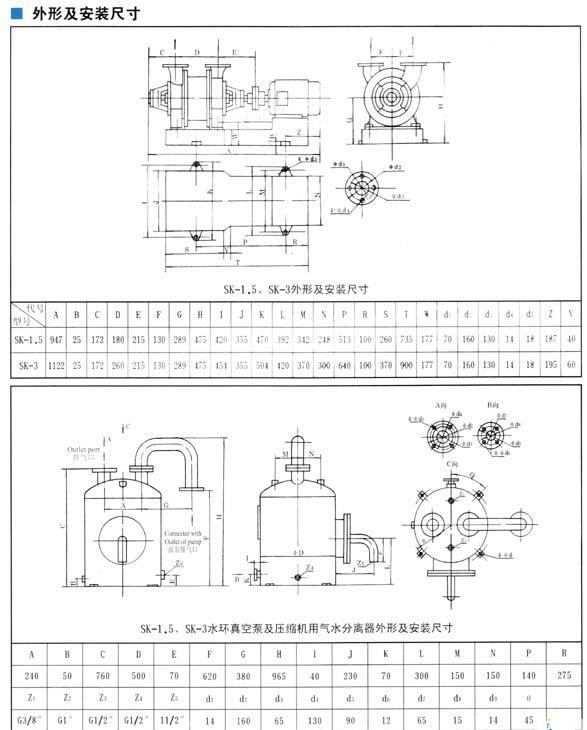

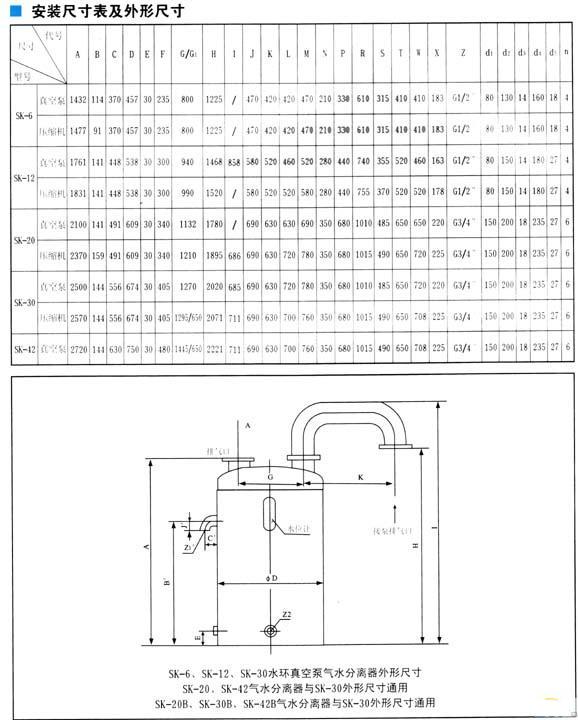

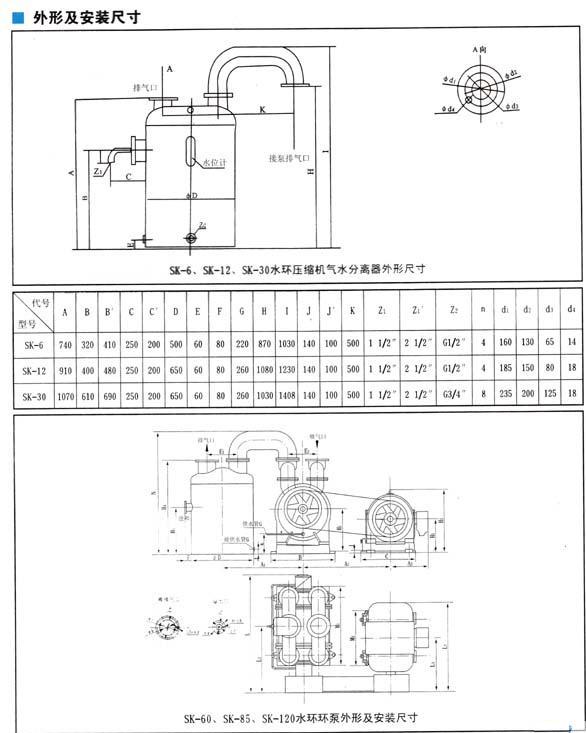

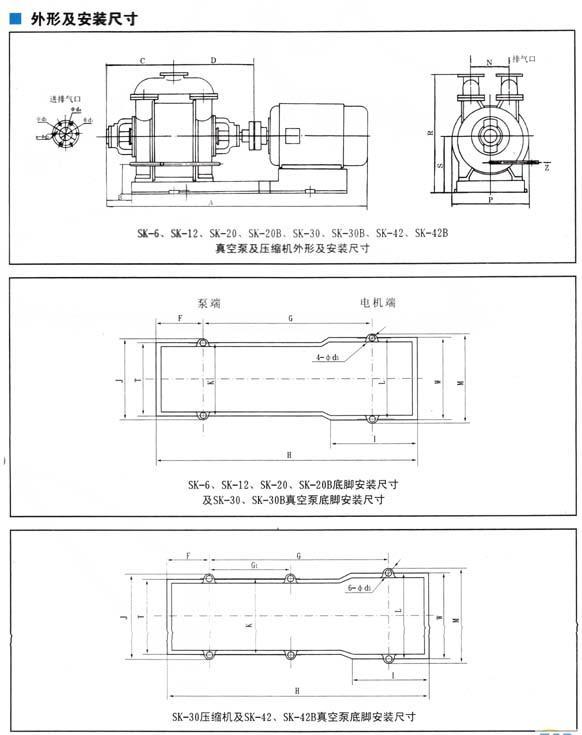

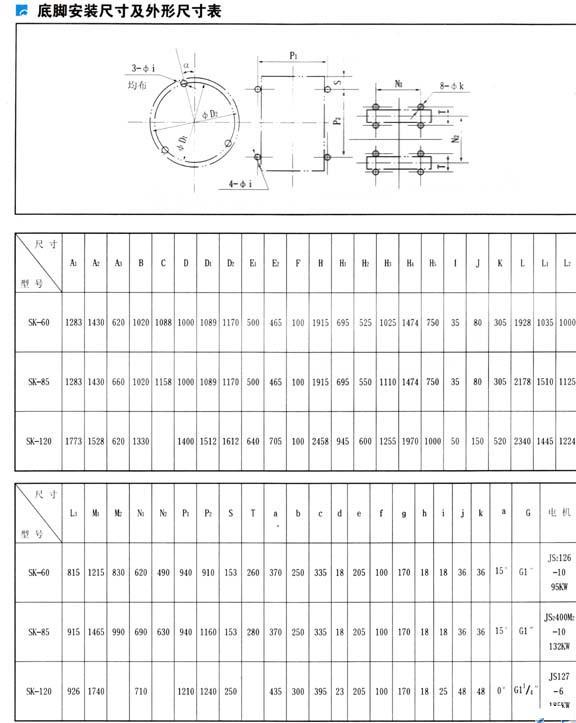

SK型水环式真空泵及压缩机产品概述： SK型水环式真空泵及压缩机性能参数

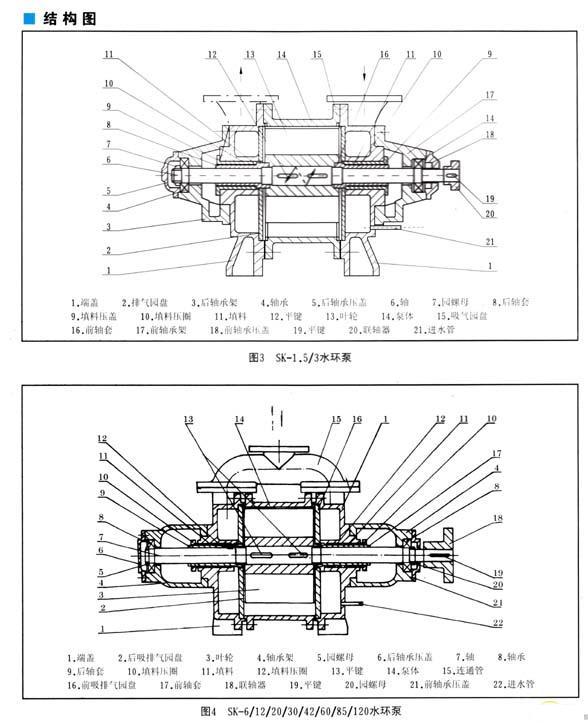

注: SK水环真空泵（结构图）: 结构说明
泵的结构如图3、图4所示。
泵由泵体、两个端盖、叶轮、轴等部件组成。进气和排气竹通过安装在端盖上的园盘上的吸气孔和样气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上。泵两端而的总间隙山泵体和园盘之间的垫来调整，叶轮与端盖上的园盘之间的间隙由轴套（SK-1.5/3/6)或背帽（SK-12/20/30）推动叶轮来调整，而（SK-42以上轴与叶轮为过盈配合，此间隙由前端定位时确定.SK-42-60-85-120无轴套，其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其极限压力。
填料安装在两端盖内，密封水经由端盖中的小孔进入填料中，冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给，供水管可与气水分离器连在一起循环供水。
密封形式采用机械密封，机械密封安装在填料空腔里，填料省略。填料压盖换成机械密封压盖，其余结构相同。
轴承由园螺母固定在轴上,
在端盖上安装有园盘，园盘上设有吸、排气孔和橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功率消耗。
启动及停车
1.启动：
长期停车的泵在开动以前，必用手转动数周，以证实泵内没有卡信或其它损坏现象。启动按以下顺序进行(参见设备说明图）。
1) 关闭进气管路上的闸阀4；
2) 启动电动机(从传动方向看，电机为顺时针方向旋转，右侧为吸气口，左侧为排气口)。泵为机械密封，应先给机械密封加水再起动电动机；
3) 打开供水管上的阀门6〖或直接用自来水向泵内供水扒逐渐增加供水量，至供水量符合规定要求为止；
4) 当泵达极限真空或大压力时，打开进气管路上的间阀2，泵开始正常工作；
5) 调整填料压盖，使水成滴往外滴为好；
6) 由阀门来调整气水分离器向泵供水量，以便在要求的技术条件下运转，使功率消耗小，达到性能指标，满足工作要求；
7) 调整供水管供给气水分离器的水量，以便用小的水耗量，保证泵内所要求的技术规范；
8) 泵在极限压力下工作时，泵内可能由于物理作用而发生爆炸声，但功率消耗并不增大，可将进气管路上的阀门打开，使之进入少量气体，爆炸声即行消失。如果爆炸声不消失，且功率消耗增大，则表明泵已发生故障，应停车检修。
2.停车
停车应按以下顺序：
1) 关闭进气管上的阀门（做压缩用时应先关闭排气管上的阀门，然后关闭吸气阀）；
2) 关闭供水管路上的闸阀，停水后，不应立即停泵，应使泵继续运转1-2分钟，排出部分工作液。泵为机械密封，机械密封的冷却水不能关闭；
3) 关闭电动机，再关闭机械密封冷却水；
4）如果停车时间超过一天，必须将泵及气水分离器内的水放掉，以防锈蚀。
维护
1．经常检査轴承的工作和润滑情况。
2．正常工作的轴承比周围温度高15℃-20℃，高不允许超过55℃-60℃：，正常工作的轴承每年应装油3-4次。每年至少清洗轴承一次，并将润滑油牵部更换。
3．如果是填料密封，应定期地压紧填料，如果填料因磨损而不能保证所需要的密封性能时，应更换新填料。填料不能压得过紧。正常压紧的填料，允许水成滴滴出，以保证冷却和加强密封性。
如果采用机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需更换新零件。
拆卸及装配
拆卸：
泵的拆卸分为部分拆卸检査和完全拆卸修理及更换零件，在拆卸前应将泵腔内的水放出.并将进气及排气拆下。在拆卸过程中，应将所有的垫谨慎地取下，如发生损坏'应在装配时更抽象同样厚度的新垫。泵应从后端（无联轴器一端） 开始拆卸，其顺序如下：
1 《松开并取下两连通管（SK-1.5/3无连通管）；
2 松开并取下后轴承压盖；
3 用钩板手将圆螺母松开，取下填料压盖；
4 松开填料压盖螺帽，取下填料压盖:
5 松开泵体和端盖的联接螺栓和泵脚处的累栓；
6 在泵体下加一支承，然后从轴上取下端盖；
7 取下泵体。泵的部分拆卸至此为止，此时泵的工作部分及各个进零件可进行检查及清洗。完全拆卸，应按下列顺序继续进行；
8 松开另一个泵脚螺栓，从底座上取下泵头；
9 取下联轴器
10 从轴上取下联轴器的键
11 取下前轴承压盖；
12 松开轴承备背帽，取下轴承架和轴承；
13 松开填料压盖的压紧螺帽，取下填料压盖；
14 将轴和叶一同从端盖中取出；
15 从轴上取下轴套；
16 从轴上取叶轮。
拆卸完毕，应将配合面和和螺纹仔细擦净涂上机油。
装配:
① 装配前清洗留在配合面上的垫并仔细擦净：
② 清除轴承和轴承架内的旧油并更换新油：
③ 装配顺序与拆卸顺序相反。
装配时主要的是调整叶轮端面和端盖上园盘的间隙,间隙的大小，直接影响泵的性能,两边总间隙按下表规定间隙，由泵体和端盖之间加垫获得,叶轮两端面间隙应均匀,可松紧轴套或背帽以移动叶轮来调整。
